Контроль расхода топлива
FCM
Система автоматизации контроля - учёта топлива и эффективности судна
Путь экономии и снижения выбросов!
FCM SYSTEMS - универсальный инструмент, позволяющий экипажу и операторам судна, легко в автоматическом режиме контролировать бункеровку, расход топлива судовыми потребителями и его уровень топлива в танках. Наши системы предназначены как для мониторинга эффективности судна в целом, так и для автоматического сбора необходимых данных о расходе топлива для составления MRV отчетности. Цель данной разработки - сделать работу судоходной компании более эффективной и упростить работу всех её служб.
Наше решение позволяет выявить повышенный расход топлива и энергии на борту, а также вести контроль за выбросами CO2
Это комплексное решение, помогающее судовладельцу решать задачи, направленные на выполнение требований IMO. В частности, сбор информации для ведения и передачи отчетности MRV и данных для SEEMP. Решая эти задачи, наш продукт дополнительно предоставляет судовладельцу множество полезных функций.
Автоматизация обмена данным с EU-MRV и SEEMP системами
EU-MRV отчетность имеет важное значение для судоходной отрасли, и позволяет вести контроль за выбросом парниковых газов.
Снижение может быть достигнуто с помощью технических и эксплуатационных корректировок работы судовых систем и механизмов.
Снижение может быть достигнуто с помощью технических и эксплуатационных корректировок работы судовых систем и механизмов.
SEEMP ( План управления энергетической эффективностью судна )
Одним из переспективных, для судовладельца, инструментов по улучшению энергетической эффективности эксплуатации судна является SEEMP.
Одной из областей для улучшения по плану SEEMP является — эффективный расход топлива
Наши системы помогают создать EEXI
( Energy Efficiency Existing Ship Index )
Контроль количества выхлопных газов CO2, сравнение с потреблением топлива, обработка и передача данных в офис.
- Главные двигатели
- Вспомогательные дизель-генераторы
- Бойлеры
- Бункеровочная линия
- Гребной вал
- Инклинометр
- Анимометр
- Вискозиметр
- GPS
- Банк данных
Дополнительные функции
- Мониторинг количества выхлопных газов CO2
- Управление котлами, насосами и клапанами
- Контроль уровня топлива в танках
Преимущества системы для судовладельцев
Выполнение проектов «под ключ», начиная от инспекции и проектирования, заканчивая установкой и последующим обслуживанием
Возможность поэтапного ввода в эксплуатацию системы контроля в зависимости от требований и бюджета клиента. При этом обеспечивая отличное функционирование каждого введённого в эксплуатацию модуля.
Контроль зависимости выбросов окиси азота от расхода: МАРПОЛ 73/78, резолюция МЕРС. 217 (63)
Возможность анализа показаний в режиме online и за период времени
Гибкие программные решения, разработанные нашими программистами
Kонтрольно-измерительные приборы имеющее все морские одобрения и сертификаты
Мониторинг зависимости расхода топлива от режимов работы единого комплекса оборудования (от скорости, мощности, количества энергопотребителей, выбросов NOx, SOx и CO2, возможность установки насосов для дозировки топливных присадок )
Удобное для пользователя графическое восприятие информации ( дизайн графиков и совместимость работы со стандартными операционными системами )
Совместимость с имеющимся оборудованием и системами автоматического контроля процессов
Бункеровочное оборудование с сертификатами OIML R117-1 for HFO, MD0, and MGO;
Автоматическая защита оборудования (сведение к минимуму «человеческого фактора»)
Автоматическая передача данных в центральный офис
Концепция системы FCM
Модульность
FCM Система является модульной, разрабатывается для каждого судна / проекта индивидуально.
Модульное решение это:
- экономия средств и времени
- использование существующего оборудования
- системы различного функционала
- возможность расширения системы
- замена модулей в кротчайшие сроки
Рабочий процесс / полный цикл производства
Планирование
На основании запроса составляется план действий проекта
Проектирование
Определяется необходимое оборудование, на основании чего составляется ценовое предложение
Сборка системы
Создается пользовательский интерфейс и компонуется необходимое оборудование
Монтаж
Установка и подключение подтвержденного оборудования на судно клиента
Наладка
Система тестируется и при необходимости дорабатывается
Обслуживание и гарантия
По желанию клиента обеспечивается обслуживание всей системы 24/7. Мы обеспечиваем исполнение гарантийных обязательств
5 основных решений
Система автоматизации контроля - учёта топлива и эффективности судна FCM

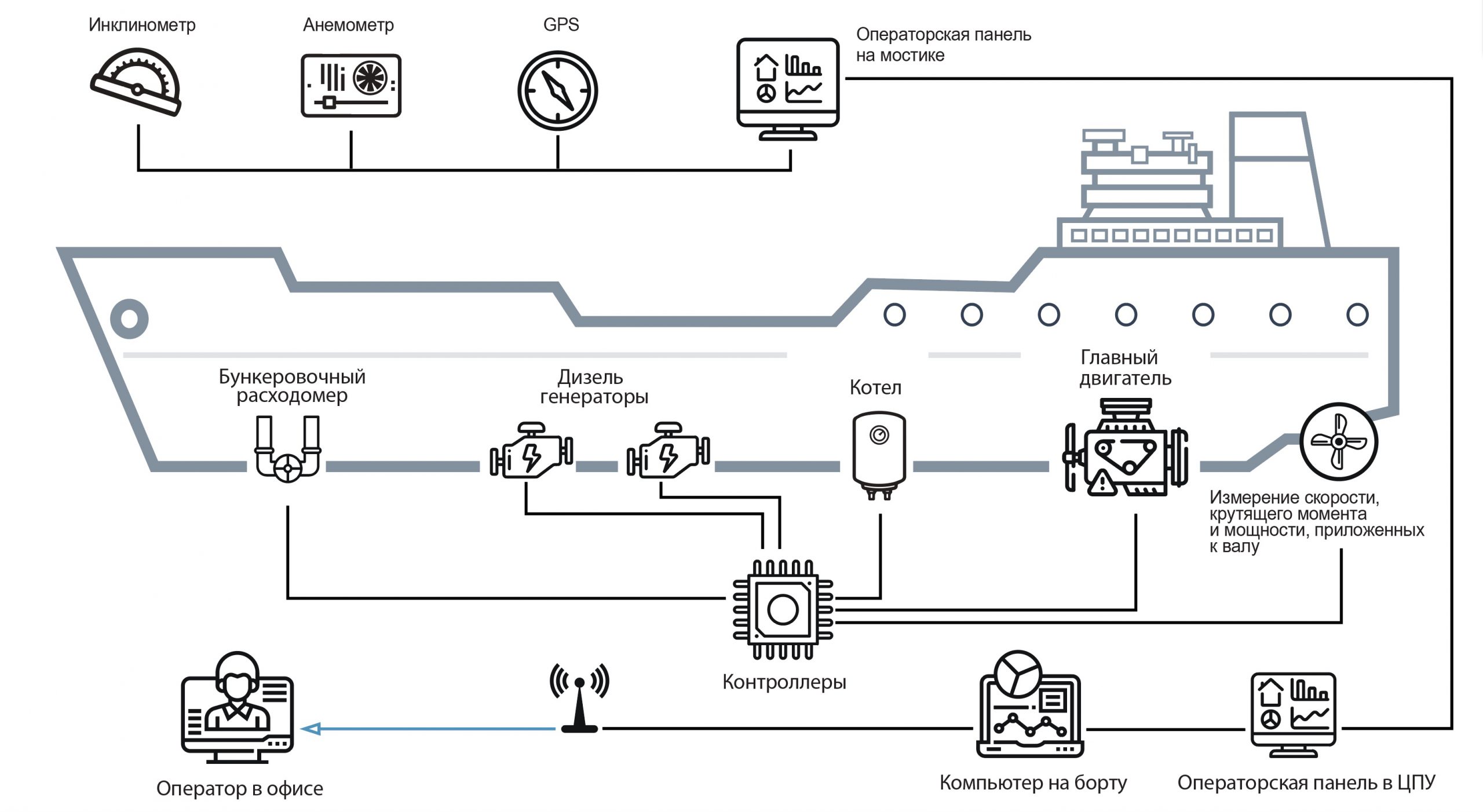

Система мониторинга на борту:
- Расходомеры судовых потребителей
- Счетчики моточасов
- Торсиометры
- Расходомеры на бункеровочную линию
- Нагрузочные трансформаторы
- Блоки GPS, инклинометр, анемометр, вискозиметр
- Температурные датчики
- Контроллеры
- Центральный компьютер и пр. оборудование
Мониторинга и анализа данных в офисе:
- Программное обеспечение, установленное у пользователя
- Пользовательский интерфейс
- Интерфейс удаленного доступа (для персональных устройств)
- Программное обеспечение удаленного доступа
- Система менеджмента данных
Система мониторинга флота
- Программное обеспечение для сбора, обработки и анализа данных со всего флота
- Сравнение различных единиц флота
- Сравнение различных единиц флота
- Возможность выдачи рекомендаций оптимальных параметров работы.
- Данный сегмент системы предлагается опционально. Расчет стоимости производится отдельно по желанию Заказчика
Контроль бункеровки/ выдачи топлива:
- Коммерческий учёт при бункеровке
- Рапорты в MID и MPA форматах в соответствии с OIML R117-1 для HFO, MDO и MGO
- Отслеживание примесей в топливе и эффекта «капучино»
- Точность измерений 99,9%
- Измерение больших протоков
- Измерение объёма, плотности и температуры
- Экономия времени при бункеровке в море
Замеры уровней в танках:
- Мониторинг уровней топлива в танках
- Рапорты в реальном времени
- История уровней
- Сигнализация аварийных пределов
- Отслеживание истории тревог
- Измерение температуры, давления и плотности
- Высокая точность измерений
- Возможность совмещения системы с работой дополнительного оборудования
- Улучшенное планирование рейса
- Оптимизация скорости
- Оптимизация мощности на валу
- Передовое программное обеспечение для расчетов расхода топлива
- Анализ энергопотребления, включая системы вентиляции и кондиционирования.
Наша система FCM решает все перечисленные задачи в комплексе.
Решения на борту
Функции, особенности и преимущества решений на борту
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
Модульная архитектура системы.
Возможность добавлять модули автоматизации.
Показания моментального потребления топлива.
Высокая точность.
Генерирование одиночных и сводных рапортов.
Данные для эффективных, срочных решений
Удобное отображение данных.
Возможность удаленного администрирования.
Безопасная связь через VPN-туннель.
Гибкие возможности настройки интерфейса.
Возможность применения для СПГ топливных систем
Отчёт по выбросам СО2 для MRV
Контроль потребления топлива
Мониторинг расхода топлива каждым потребителем и группой
- Реальный режим времени ( Real time )
- Точность 0.1%
- Просмотр истории
- Анализ и сохранение данных
- Просмотр трендов
- Суммарная информация по всему рейсу
- Архивация и экспорт данных
- И многое другое
Дополнительные опции
Подключение дополнительных модулей по оптимизации расхода топлива
- GPS модуль. Текущее положение и пройденный путь
- Торсиометры на гребных валах ( Мощность / Расход топлива )
- Нагрузочные трансформаторы на ВДГ
- Навигация и оптимизация маршрута
- Гидрометеорология
- TRIM модуль оптимизация осадки судна
- Датчик положения пера руля
- Датчик разворота лопастей
- Подключение к системе управления судовой автоматикой
Бункеровка
Мониторинг бункеровки и погрузочных работ
- Контроль за количеством принятого топлива
- Просмотр истории
- Точность 0.5%
- Соединение с общей FCM системой
- Анализ и сохранение данных
- Архивация и экспорт данных
- Просмотр трендов
- Распечатка бункеровочного билета
- Контроль за качеством принимаемого продукта в реальном режиме времени

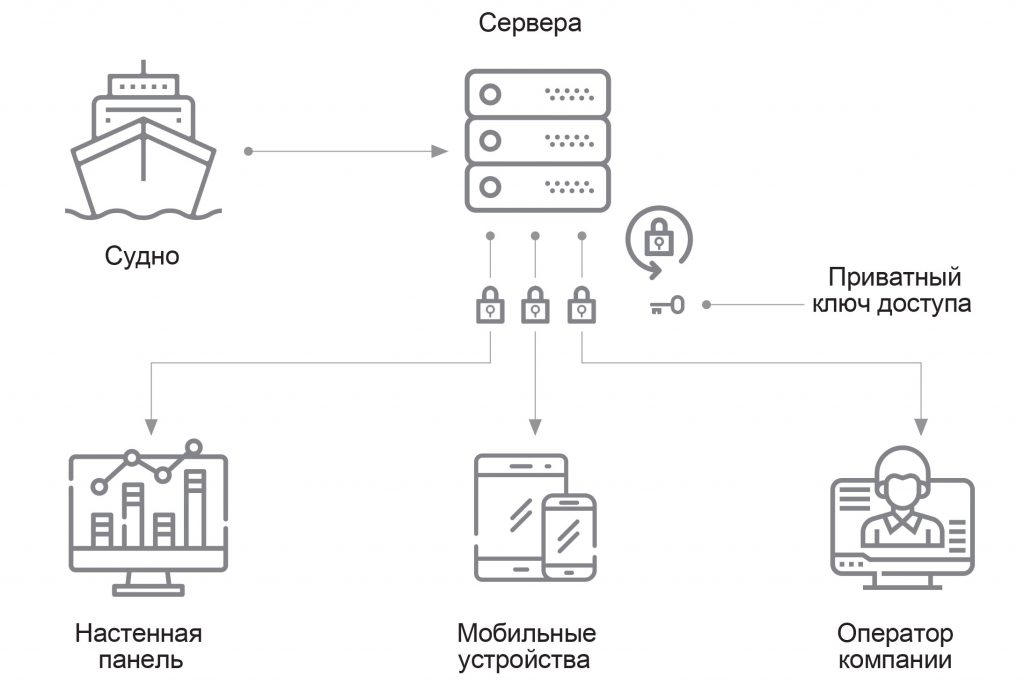

Система мониторинга в офисе
Функции и преимущества решений для операторов компании
Офисное решение предназначено для использования операторами / суперинтендантами непосредственно в офисе или на персональном устройстве (устройствах);
Офисная система это ВЭБ-интерфейс позволяющий связываться для запроса / получения данных как с судовым сервером, так и офисным сервером, на котором дублируется и хранится вся
информация, поступающая с судна в режиме реального времени;
Удобный инструмент для повседневного обзора и аналитики заданных параметров.
Удобный и понятный интерфейс позволяет эффективно отображать различные данные системы.
Гибкие возможности обеспечить визуализацию в соответствии с запросами клиента.
- Дневной отчёт
- Месячный отчёт
- История трендов
- Автоматический отчет
- Рапорта бункеровки
Решение для флота
Решение для руководства компании
Решение системы мониторинга флота это:
- Программное решение, позволяющее контролировать работу всего флота Судовладельца.
- Программный интерфейс, позволяющий пользователям со специальным допуском сравнивать работу судов, используя удобную графическую форму сравнения, на которой возможно отображать все или отдельные данные из системы по каждому судну или группе судов.
- Удобный инструмент для повседневного мониторинга эффективности работы флота и мониторинга / анализа данных по определенному судну или группе судов.
Мониторинг эффективности флота и анализ
- Сравнение 2+ судов или 2+ режимов работы одного судна за любой промежуток времени.
- Сравнение 2+ судов или 2+ режимов работы одного судна за любой промежуток времени.
- Индивидуальная разработка.
- Персонализированный интерфейс.
- Расширенные возможности мониторинга судна.
- Многоуровневая система доступа к базам данных.
- 100% приватность и защита данных. БЕЗ ОБЛАКА.
- Индикация параметров лучших переходов и режимов работы.
- Генерирование сводных рапортов эффективности по судну/флоту.
- Гибкие возможности для обновления и доработки.

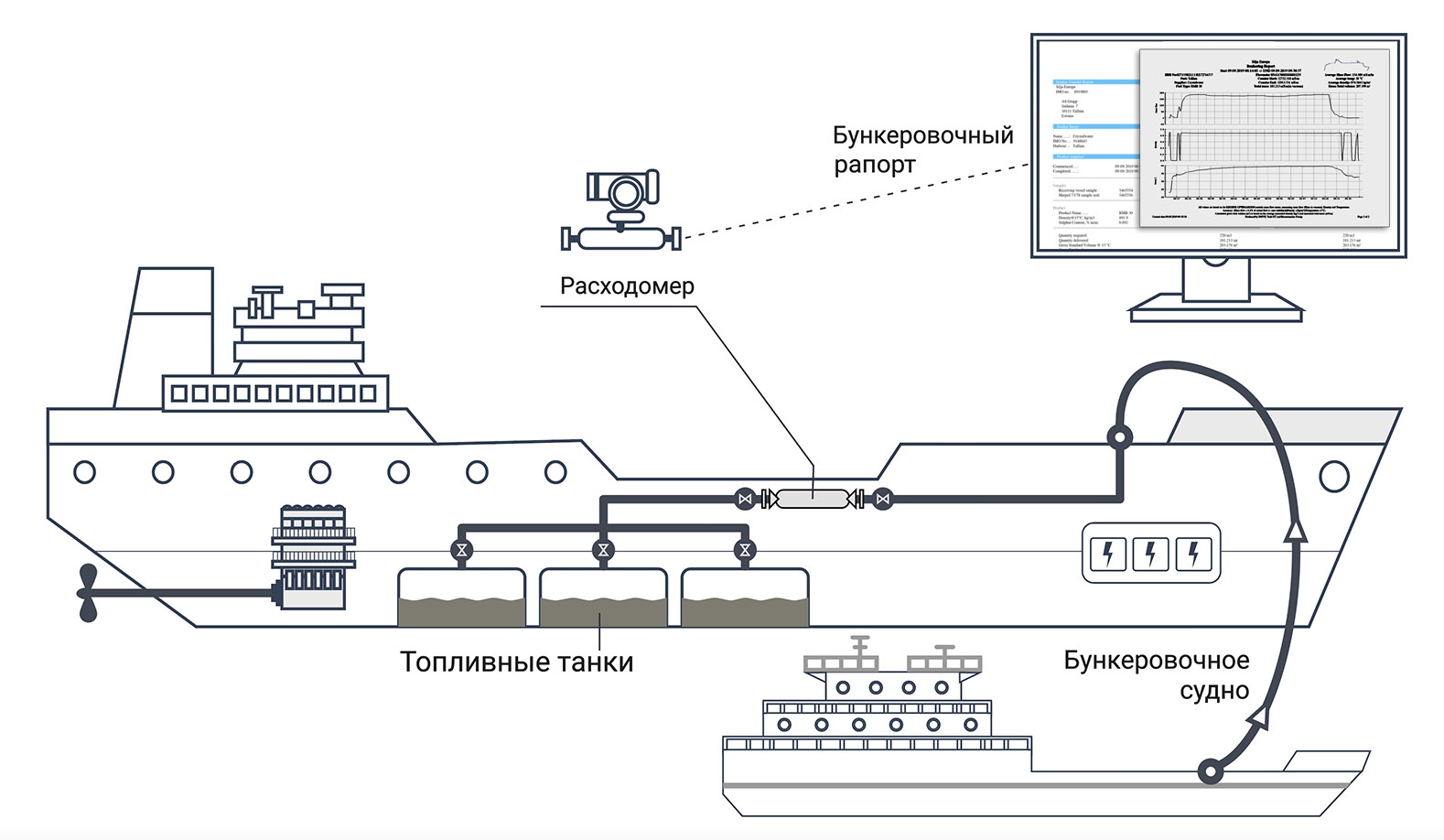

Система контроля приема / выдачи топлива
Независимый модуль системы учета топлива на борту
Независимый модуль системы учета топлива на борту судна, который может быть установлен как в составе СКТ, так и отдельно;
Индивидуально созданная система для каждого проекта с использованием высокоточных Кориолисовых расходомеров, контроллеров и вычислительного комплекса.
Визуализация значений и параметров бункеровки на независимых мониторах или на существующих мониторах других судовых систем.
Возможность объединить систему с общей системой автоматизации судна или сделать полностью автономной.
- Постоянный контроль массы, плотности и температуры в реальном времени.
- Генерирование рапортов бункеровки
- История операций до 5 лет
- Удобное отображение данных
- Высокая надежность
- Возможность удаленного администрирования
- Полная автоматизация процесса
- Возможно применение для СПГ систем
Примеры установленных систем
Танкер «Sichem Mumbai»
Задача : Контроль за расходом топлива Главным Двигателем. Установка системы дозирования топливной присадки. Выявлена проблема: Непрозрачная система отчетности по расходам топлива Решение: Установка дифференциальной системы…
Read More »
Балкер «Atlantic Bridge»
Задача : Контроль за расходом топлива на Главный Двигатель и 3х ДГ Проблема: отсутствие автоматизированной системы отчетности и учета расходов . Решение: Установка дифференциальной системы…
Read More »
Грузопассажирский паром «STAR»
Задача : Контроль и автоматизированный учет расхода топлива на 4х ГД, 3х ДГ ,2х Котлах. Учет и контроль расхода судовой энергии Мониторинг бункеровки (приема топлива…
Read More »
Круизный паром «ROMANTIKA»
Задача : Контроль и автоматизированный учет расхода топлива на 4х ГД, 3х ДГ ,2х Котлах. Мониторинг количества перекачиваемого топлива по судну. Установка системы дозирования топливной…
Read More »
Грузопассажирский паром «Patria Seaways”
Задача : Контроль за расходами топлива на ГД 1 и ГД2 . Решение: Установка дифференциальной системы контроля расхода топлива на 2х главных двигателя с выводом…
Read More »
Не видите интересующие вас решения?
Свяжитесь с нами, и мы посмотрим, как можно решить вашу задачу. Мы надеемся представить еще больше решений в ближайшем будущем.
